Протигаз дитячий ПДФ-Д (дошкільний) ПДФ (Ш) (малий шкільний)

Призначений для захисту органів дихання, зору та обличчя дитини  від отруйних речовин, біологічних аерозолів і радіоактивного пилу (В, БА і РП).

Протигаз захищає:

- від речовин нервово-паралітичного впливу (типу зарин, зоман та ін.), загальнопористої дії (типу хлорціан, синильну кислоту та ін.), радіоактивних речовин (типу йодистий метил та ін.) з часом захисної дії до 6 годин;

— від крапель отруйних речовин шкірно-наривної дії (типу іприт та ін.) з часом захисної дії до 2 годин.

Протигаз не захищає від аміаку, чадного газу, а також низькокипних органічних речовин, як-от метан, етан, бутан, ацетилен та ін.

Час захисної дії ФПК за небезпечними хімічними речовинами у разі витрати повітря 30 дм3/хв.

• Ціан водню за концентрації 5,0 мг/дм3 — не менш ніж 18 хвилин.
• Цей хлористий за концентрації 5,0 мг/дм3 — не менш ніж 18 хвилин.
• Сероводород за концентрації 10,0 мг/дм3 — не менш ніж 25 хвилин.
• Хлор за концентрації 5,0 мг/дм3 — не менш ніж 40 хвилин.
• Соляна кислота за концентрації 5,0 мг/дм3 — не менш ніж 20 хвилин.
• Тетраетилсвінець за концентрації 2,0 мг/дм3 — не менш ніж 50 хвилин.
• Этилмеркаптан за концентрації 5,0 мг/дм3 — не менш ніж 40 хвилин.
• Нітробензол за концентрації 5,0 мг/дм3 — не менш ніж 40 хвилин.
• Фенол за концентрації 0,2 мг/дм3 — не менш ніж 200 хвилин.
• Фурфурол за концентрації 1,5 мг/дм3 — не менш ніж 300 хвилин.

Протигаз призначений як для дітей молодшого — ПДФ (Д) (починаючи від 1,5 років), так і старшого віку — ПДФ(Ш) (починаючи від 7 до 12 років))

Комплект містить: фільтрувально-поглинальна коробка ГП-7к, лицьова частина МД-4 та сумка. ПДФ (Д) комплектується лицьовими частинами 1-го і 2-го, ПДФ (Ш) — 2-го і 3-го паростків. Маса комплекту: дошкільного — не більш ніж 750 г, шкільного — не більш ніж 850 г. Фільтрувальна коробка за конструкцією аналогічна коробці ГП-7, але має зменшений опір вдиху.

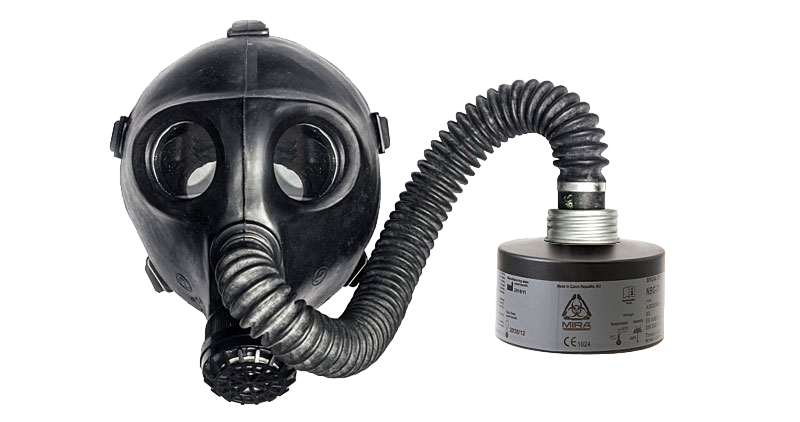

Рис. Протигаз дитячий фільтрувальний ПДФ.

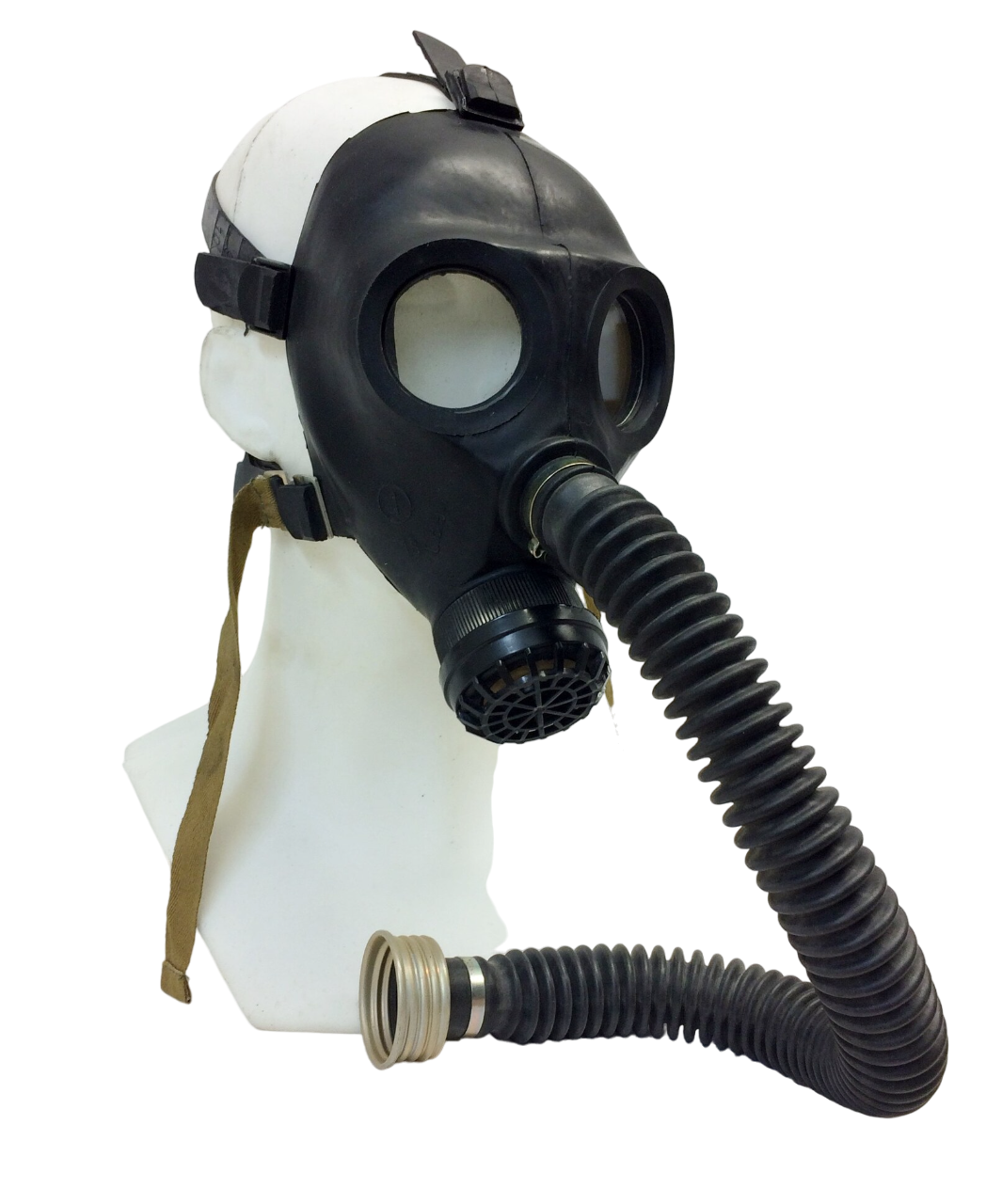

Лицьова частина, як і у ГП-7, складається з корпусу (маски об'ємного типу з "незалежним" обтюратором, відформованим як одне ціле з нею) і сполучної трубки. Корпус лицьової частини має окулярний вузол, вузли клапана вдиху та клапанів видиху, наголовник. З'єднувальна трубка закінчується накидною гайкою з ніпельним кільцем. "Незалежний" обтюратор, розташований по краю корпусу маски, забезпечує надійну герметизацію, тонка гума добре прилягає до обличчя й розтягується незалежно від корпусу маски. Наголовник сприяє надійному закріпленню лицьової частини. Складається з 5 лямок (лобний, 2 віскових, 2 щічних), зроблених як одне ціле з потиличною пластиною. На лямках з інтервалом в один сантиметр нанесені упори для закріплення в пряжках. У кожного упору — цифра, яка вказує його порядковий номер. Так само лямки прикріплюються до корпусу лицьової частини пряжками з фіксаторами, що дає змогу встановлювати лямки в потрібне положення й запобігає їх вислизанню.

Вузол клапана вдиху складається з патрубка із сідловиною, на осі якої розміщений гумовий пелюстк. Вузол клапанів видиху — з двох пластмасових сідловин, двох гумових клапанів грибкового типу, і все це зовні прикрито захисним екраном.

Підбирати ріст і збирати протигаз для дітей дошкільного та молодшого шкільного віку мають тільки дорослі (також одягати та знімати).. Підбирають протигази таким самим способом, як і протигаз ГП-7. Вимірюють горизонтальну та вертикальну обхвату голови мірною сантиметровою стрічкою, округляючи вимірювання до 5 мм. За сумою вимірювань, використовуючи таблиці, визначається необхідний типорозмір лицьової частини: зріст маски та положення (номера) упорів лямок наголовника. Номеру упорів лямок у таблиці вказані в такій послідовності: перша цифра — номер упору лобової лямки, друга — скрині, третя — щіших лямок.

Розміри дитячих протигазів

Якщо сума горизонтального та ветикового обхватів голови перевищує 1305 мм, то такій дитині необхідний не дитячий, а дорослий протигаз ГП-7.

Треба звернути увагу на те, що конструкція маски та наголовника лицьової частини МД-4 дає змогу під час добору протигазів варіювати прикордонними для кожного росту типорозмірами. Наприклад, якщо сума вертикального та горизонтального обхватів голови дитини буде в інтервалі 1035 — 1055 мм, то можна використовувати лицьову частину 1-го зросту з положенням упорів 3-5-6 або 2-го зросту з положенням упорів 4-7-9. За сумі 1160-1180 мм — лицьова частина 2-го зросту з положенням упорів 3-3-4, а також 3-го зросту з положенням упорів 3-5-6.

Перевірка комплектності, збирання протигазу та підготовка до експлуатації практично нічим не відрізняються від аналогічних дій із протигазами для дорослих.

Порядок перевірки на герметичність: надіти протигаз, закрити долонею отвір у дні коробки та зробити плавний глибокий вдих. Якщо повітря не проходить під маску, то лицьова частина підібрана правильно та протигаз зібрана правильно. Якщо ж повітря під час вдиху все ж проходить, треба ретельно перевірити правильність збирання. Якщо й це не дає позитивних результатів, підтягнути на один поділ віскічні та щіткі лямки або замінити зростання лицьової частини на менший.

На дітей дошкільного та молодшого шкільного віку протигази надягають дорослі. Робиться це так: дитини ставлять спиною до себе, знімають головний убір, збирають волосся зі чола та скрині, лицьову частину беруть за віскові та щільні лямки та докладають до обличчя так, щоб підборіддя розмістилося в нижньому заглибленні обтюратора, рухом рук вгору і назад від обличчя дитини наголовник натягується на голову, усувається перекос лицьової частини, повороти обтюратора та лямок, застібаються щікові пряжки. У дітей дошкільного віку зав'язуються гарантійні тасьми. Після всього надягають головний убір.

У разі самостійного надягання протигази діти шкільного віку надходять так само, як і дорослі, у тій самій послідовності.

Для того, щоб зняти протигаз ПДФ-2Д або ПДФ-2Ш, спочатку розпускають щіткові лямки, потім лицьову частину беруть за вузол клапанів видиху, відтягують вниз і рухом руки вперед і вгору знімають.
